志圣烤箱电路图连接：系统软件上电后，长按启动键，加热管会逐渐升温，加热到200度后需要一段时间（可选设置）。小烤箱有各种控制回路，指定的信息并不详尽。接下来，志圣（深圳）有限公司提供了小型电加热温控箱的供电电路，图是大输出功率的电加热烤箱的温控供电电路。

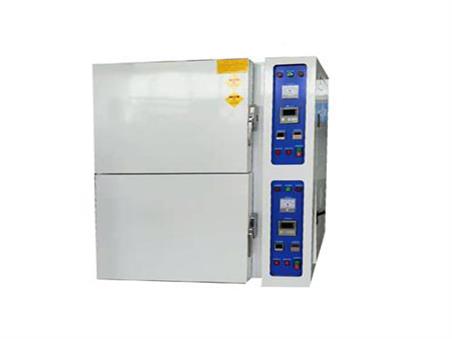

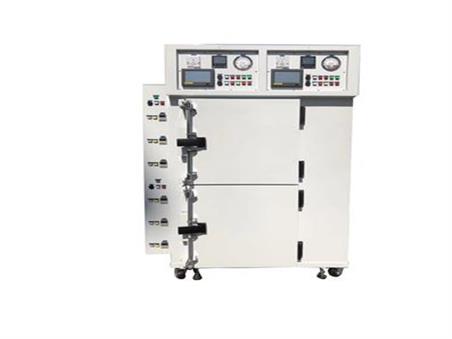

志圣烤箱常温：100-250℃，也是常用的应用温度，用于大部分材料的水分干燥、涂料干燥、加热、加热、保温。 DYG-9079A、400×400×450、600*600*700、2200，内胆采用SUS304不锈钢板，外壳采用A3板静电喷塑，更加光滑美观。 DYG-9148A, 450×550×550, 650*750*800, 2400。电器元件有，RKC温控器，定时车继电器，无源蜂鸣器，2车继电器，一个运行，终止[用于自锁和联锁]一个接触器[离心风机用]，注意：电源电路规定一运行就会逐渐升温。当温度达到200度时，定时车继电器开始工作【定时车继电器持续时间可自行调节，一般为30分钟】，定时车继电器工作30分钟后，无源蜂鸣器会逐渐报警。同时需要关闭温控器和定时车继电器。
志圣烤箱电源电路图：3p40A空气开关1个，1p6A空气开关1个，小继电器1个，通断时间控制器1个，40A通讯交流控制通讯交流中间继电器3个，多根6平米铜芯线零排一根，5×6铜芯电线电缆一根，电源开关一根，欧姆龙无线继电器一根，中间继电器一根，铝制散热器三个，500×400×170电源柜一个，还有多个线槽，还有3个×10+2×6铜芯电线电缆用于长距离。
志圣（深圳）有限公司提供整套的烤箱解决方案，欢迎广大新老客户来电咨询。
