  • IR热风隧道炉(可定制)

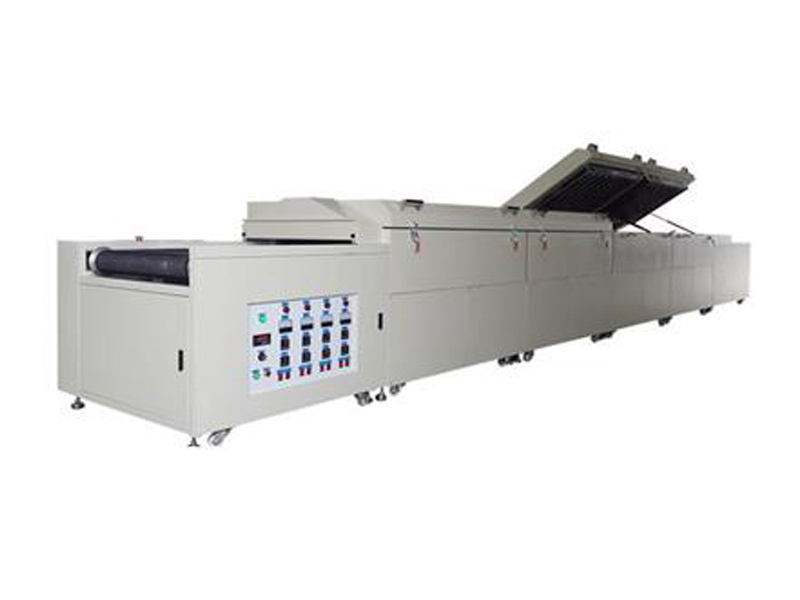

IR热风隧道炉(可定制)

项目名称: IR热风隧道炉(可定制)

全国热线

18126178948

32_VRayWireColor

 设备规格表


项次
内容
规格
1
电源
C380V 3φ 50HZ 50KW
2
内尺寸
外尺寸
W800mm×L2480mm×H500mm,
W1559.9mm×L3720mm×H2163mm(参考尺寸)
3
机台尺寸
1.入料段长:620mm,加热段长:2480mm(分4个加热段,每段长620 mm,温度控制4组,其中第一段为预热段温度相对设定温度低。)
2.高效过滤器4个,过滤效率99.97%,每组配1个超温保护。),出料段620mm。
3.输送网宽:800 mm,出入口高:500 mm
4

温控系统
1.温度范围:常温+25℃~200℃,常温~150℃约需要时35分钟。
2.采用xinzhou-H961温控器+台湾“信捷”PLC,数字设定,配合台湾SSR控制,PID自动演算,LED显示.
3.温控精度±0.5%FS;温控均匀度±2%(空炉测试)
4恒温时间可调。
5
机台结构
1.内外箱体材质:内箱采用SUS#镜面不锈钢板,外箱采用SS41#冷轧钢板制作经防锈处理后防静电粉体烤漆,象牙白色。
2.机架采用40*40*1.5T方通焊接成型,台架四周钣金封闭,可拆卸。
3.采用120K高级保温棉,保温厚度80mm,加空气层隔热保温,耐高温硅胶密封条,最高可耐温250℃。
4.加热段侧开门设计,方便检修及清洁保养。
5.设备外表温度≤40℃.
6.侧开门,即可方便炉内保养检修,亦可预防输送机构故障时产品从侧门放入而不误生产。
6
送风系统
1采用烤箱专用长轴型马达,配合多翼式风轮送风,1HP*4台
2.采用由上而下垂直送风后经日本进口H.E.P.A.Filter24″×36″×5-7/8″.
3.装置由右往左(特殊风道设计)方向送风,过滤效率99.97%,.
4.第一段由于受外界影响无尘等级相对较低,约500级左右,第2,3,4段为CALSS100级。
7
加热器
采用镍铬合金加热器,有效加热长度600mm,功率2KW/支,共24支。
8
输送系统
1.步进式,传动部件外置与产品隔离。
2.采用1HP强力马达,配合1:60齿轮减速机加PLC编程器, 1HP变频调速器调速,速度1~3m/min。
9
安全保护系统
1.温度异常超温防止警报装
2.输送系统故障应急停机装置。
3.马达过载保护,电热过流保护,相序错位保护,漏电保护,控制回路及过载保护。
4.信号指示灯(红色故障指示,黄色待机指示,绿色运行指示)
5.出料提醒报警
10
配备
1.输送方向面对控制面板,由左向右。
2.排气口¢100mm,附枚叶式调整座,并配备初级过滤网,排气量6CMM
3.中文说明书贰份,消耗性零件若干。
4.进气口配中效过滤器。
11
保固
保固期限为一年。
12
功能特色
1.单面水平送风。
2.升温速度快,温度均匀。
3.SSR控制,温度波动缓冲小。
4.洁净型设计,适合无尘车间使用。
5.安全保护设施配备齐全,安全性能高。
6.多层隔热设计,密封性好,外表温度低。
7.机架采用通焊接成型,钣金内部采用槽型铁补强,整机结实,坚固。
8.输送平稳,有效防偏。
9.整机内部采用镜面不锈钢板经氩弧焊密封制作,机架侧封板,外形美观。
10.节能降耗,恒温后的输出功率是整机功率的1/3。
